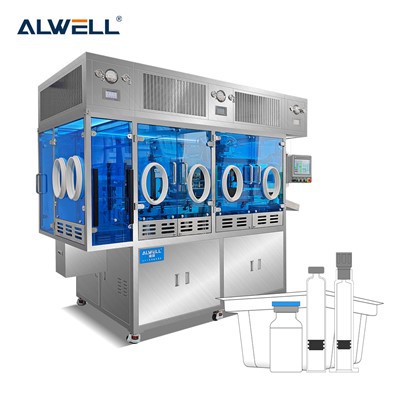

Arbejdsprincippet for en sprøjtepåfyldningsmaskine med saltvandsopløsning
En sprøjtepåfyldningsmaskine med saltvandsopløsning (eller fysiologisk saltvand) er et højautomatiseret system designet til at fylde sterilt, for-forbehandlet saltvand i rene, steriliserede beholdere (såsom plastikflasker, hætteglas eller poser) medhøj præcision, effektivitet og kritisk under aseptiske forhold. Hele processen integrerer flere nøglefaser i en problemfri, kontinuerlig drift.
1. Beholdersortering og -fodring (afkrydsning af flasker og indføring)
Princip:Dette er det første trin, hvor bulk, uordnede tomme beholdere organiseres og orienteres korrekt for at komme ind i maskinens sterile zone.
Udførelse:
Anunscramblerbruger metoder som vibrerende borde, lufttransportører eller robotarme til at singulere og justere beholderne.
A transportørsystemtransporterer derefter forsigtigt de organiserede beholdere i en enkelt fil gennem de efterfølgende trin af maskinen.
2. Beholderskylning og -skylning (valgfrit, for produkter af høj-kvalitet)
Princip:
Skylning:En stråle steril, filtreret trykluft blæses ind i hver beholder for at fjerne eventuelle mikroskopiske støvpartikler eller fibre.
Udrensning (nitrogenudrensning):Til produktforbedring sprøjtes en lille mængde inert gas (som nitrogen) ind i beholderen for at fortrænge den omgivende luft (ilt). Dette forhindrer oxidation af opløsningen, hvilket forlænger dens holdbarhed.
Udførelse:Dette opnås gennem præcist timede ventiler og dyser, der aktiveres, når hver beholder passerer nedenunder.
3. At udfylde - kernestadiet
Dette er den mest kritiske tekniske fase, primært ved at bruge en af to metoder:
a) Tyngdekraftfyldning
Princip:Væsken fyldes ved hjælp af tyngdekraften. En stor, steril opbevaringstank er placeret over påfyldningsdyserne. Saltopløsningen strømmer ned ved hjælp af tyngdekraften gennem rørene og påfyldningsventilerne ind i de ventende beholdere.
Doseringskontrol:
Volumetrisk:Bruger et præcisionsstempel eller en pumpe til at trække en fast mængde væske og derefter dispensere den.
Niveauregistrering:Anvender sonder, der stopper strømmen, når væsken rører spidsen, hvilket sikrer et ensartet fyldningsniveau i hver beholder.
Karakteristika:En relativt enklere og mere omkostningseffektiv-mekanisme, velegnet til mellem-produktionslinjer og væsker med lav-viskositet som saltvand.
b) Trykpåfyldning
Princip:Denne metode bruger et lukket, tryksat system. Steril luft eller gas påfører et konstant, kontrolleret tryk på hovedtanken, som "skubber" saltvandet gennem ledningerne og ind i beholderne.
Doseringskontrol:Bruger typisk enTids-presmetode, hvor påfyldningsvolumenet bestemmes ved præcis styring af ventilens åbningstid- og systemtrykket.
Karakteristika:
Meget høj påfyldningshastighed, ideel til høj-produktion.
Overlegen sterilitetssikringda produktet er i et helt lukket system.
Minimerer dryp og skumdannelse.
Dette er industristandarden for moderne farmaceutiske og store-parenterale linjer (LVP) som saltvand.
4. Forsegling (stopning og dækning) sprøjtepåfyldningsmaskine
Princip:Umiddelbart efter påfyldning skal beholderen lukkes hermetisk for at forhindre mikrobiel kontaminering. Dette involverer at sætte en prop (til hætteglas) eller skruelåg (til flasker) og sikre det.
Udførelse:
Stopper Placer / Cappper:En mekanisme placerer gummiproppen eller hætten nøjagtigt på beholderens åbning.
Forsegling (rulle-ved låg):For hætteglas bruger et hættehoved roterende ruller til at krympe en aluminiumsforsegling rundt om halsen på hætteglasset og fastgøre proppen nedenunder.
Momentafdækning:For flasker griber en spindel fat i hætten og snoer den på beholderens gevind med et specifikt, forudindstillet-moment.
5. Inspektion & Afvisning
Princip:I slutningen af linjen identificerer integrerede sensorer og visionsystemer automatisk alle ikke-{0}}konforme produkter og skubber dem ud af produktionslinjen.
Udførte kontroller:
Kontrol af fyldevolumen:Bruger kontrolvægte eller niveausensorer til at detektere underfyldninger eller overfyldninger.
Beholderlukningsintegritetstest (CCI):Bruger metoder som vakuumforfald eller høj-lækagedetektion for at bekræfte, at forseglingen er perfekt.
Inspektion af synlige partikler:Automatiserede visuelle inspektionssystemer eller røntgendetektorer kontrollerer for fremmede partikler inde i opløsningen (f.eks. glas, fibre).
Kontrol af tilstedeværelse af låg:Sikrer at hver beholder er blevet ordentligt forseglet.
Udførelse:Ved detektering af en fejl udløser systemet en afvisningsmekanisme (f.eks. en pneumatisk skubber eller luftblæsning) for at fjerne den defekte enhed.
Det overordnede kritiske princip: Aseptisk sikkerhed
For et injicerbart produkt som saltvand,opretholdelse af sterilitet er det ikke-omsættelige afgørende krav.Hele maskindesignet er bygget op omkring dette:
Renrumsmiljø:Den kritiske påfyldnings- og tætningszone fungerer under enKlasse Alaminær luftstrømshætte (LAF) eller en isolator inden for enKlasse Brenrums baggrund. Dette giver en kontinuerlig tilførsel af steril, partikelfri -luft.
Sterilisering af udstyr:Alle produkt-kontaktdele (tanke, rør, ventiler) gennemgår strenge kravClean-in-Place (CIP)ogSteriliser-på-sted (SIP)procedurer før produktion, typisk ved brug af ren damp ved høje temperaturer (f.eks. 121 grader).
Komponentsterilisering:De tomme beholdere og propper/hætter vaskes og steriliseres i separat udstyr (f.eks. en tunnelsterilisator ved brug af tør varme eller en autoklave ved hjælp af damp) og overføres derefter aseptisk til påfyldningsmaskinen.
Oversigt
I det væsentlige er princippet om en saltvandssprøjtepåfyldningsmaskine en sofistikeret integration afmekanisk automatisering, væskedynamik, aseptisk behandlingsteknologi og præcisionsføling. Det er en kontinuerlig proces, deroverfører aseptisk en steril væske til en steril beholder via et præcist kontrolleret (tyngdekraft eller tryk) påfyldningssystem, forsegler det øjeblikkeligt hermetisk og verificerer til sidst kvaliteten af hver produceret enhedfør den forlader linjen.
